สถานที่กำเนิด: | ประเทศจีน |
ชื่อแบรนด์: | OEM |
ได้รับการรับรอง: | ISO/RoHS/CE |
จำนวนสั่งซื้อขั้นต่ำ: | 200 เมตร |
---|---|
ราคา: | Negotiable |
รายละเอียดการบรรจุ: | กลองไม้ |
เวลาการส่งมอบ: | 5-15day |
เงื่อนไขการชำระเงิน: | L / C, T / T |
สามารถในการผลิต: | 50,000 เมตรต่อสัปดาห์ |
ตัวนำ: | ทองแดงอลูมิเนียมอลูมิเนียมอัลลอยด์ | ฉนวนกันความร้อน: | XLPE, พีวีซี, PE |
---|---|---|---|
สี: | ดำหรือตามคำขอของคุณ | มาตรฐาน: | GB / T12527, BS, IEC, ASTM, DIN |
แรงดันไฟฟ้า: | 1KV ถึง 35KV | การบรรจุ: | กลองไม้กลองไม้เหล็กม้วน |
ตัวอย่าง: | ฟรีนำเสนอ | ชื่อ: | สายไฟ abc |
แสงสูง: | 10mm2 abc power cable,10mm2 Aerial Bundled Cable,1500mm2 Aerial Bundled Cable |

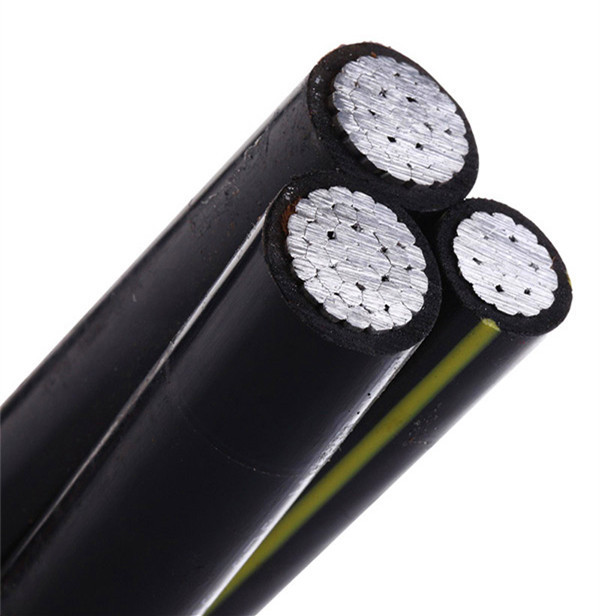

10mm2 1500mm2 1kv สายเคเบิลที่แถมมาทางอากาศสำหรับการส่งกำลัง
ประเภทของสายเคเบิล ABC Aerial Bunched
เลขที่ | ประเภทสินค้า | ใบสมัคร |
1 | สายเคเบิลมัดเสาอากาศหุ้มฉนวนพีวีซี | สำหรับการส่งกำลังทางอากาศ |
2 | สายเคเบิลมัดเสาอากาศหุ้มฉนวน PE | |
3 | สายเคเบิลมัดเสาอากาศหุ้มฉนวน XLPE | |
4 | ลวดอลูมิเนียมเสริมเหล็กพร้อมสายเคเบิลใต้อากาศ b undle หุ้มฉนวนพีวีซี | สำหรับการส่งกำลังทางอากาศสามารถรับแรงดึงได้ปานกลาง |
ช่วงการผลิตของ ABC Aerial Bunched Cable
แรงดันไฟฟ้า: 1kv-35kv
จำนวนแกน: Single, Duplex, Triplex, Quadruple Cable
พื้นที่หน้าตัดที่กำหนด: 10 ~ 1500 มม 2
การก่อสร้างสายเคเบิล ABC Aerial Bunched:
แกนกำลังประกอบด้วยตัวนำทองแดงอลูมิเนียมหรืออลูมิเนียมอัลลอยด์มาตรฐานหุ้มด้วย XLPE, PVC หรือ PE
ตัวนำส่งสารอาจเป็นลวดเหล็กชุบสังกะสีหรือลวดอลูมิเนียม (เปลือยหรือมีฝาปิด)
วัตถุประสงค์ของสายการส่งสารคือ:
1. ทำหน้าที่เป็นลวดรับน้ำหนัก
2. ทำหน้าที่เป็นตัวนำดินหรือเป็นกลาง
(หมายเหตุ: นี่เป็นเพียงโครงสร้างตามปกติเท่านั้น HUANGHE CABLE ยังสามารถออกแบบและผลิตสายเคเบิลตามความต้องการพิเศษของคุณได้)
การใช้สายเคเบิล ABC Aerial Bunched:
สาย abc เป็นสายอากาศชนิดใหม่ใช้สำหรับส่งพลังงานไฟฟ้าเหนือศีรษะซึ่งใช้กันอย่างแพร่หลายในการสร้างตาข่ายลวดไฟฟ้าในเขตเมืองและในป่าขึ้นมาใหม่ช่วยเพิ่มความปลอดภัยและความเชื่อถือได้ของตาข่ายลวดไฟฟ้า
อุณหภูมิของตัวนำไม่ควรเกิน 75 องศาสำหรับโพลีเอทิลีนหรือ โพลีไวนิลคลอไรด์ (PE หรือ PVC) ตัวนำฉนวนหรือ 90 องศาสำหรับตัวนำฉนวนโพลีเอทิลีนแบบเชื่อมขวาง (XLPE)
ข้อมูลสายเคเบิลแบบมัดทางอากาศ 600V ABC
การก่อสร้างมัด | การวางสาย | เส้นผ่าศูนย์กลางมัด | น้ำหนักอัล | น้ำหนักมัด |
N * mm² | มิลลิเมตร | มิลลิเมตร | กก. / กม. | กก. / กม. |
2x16 | 300 | 15,0 | 93 | 137,000 |
4x16 | 350 | 18,0 | 186 | 270,000 |
2x25 | 350 | 18,4 | 145 | 214,000 |
4x25 | 430 | 22,2 | 290 | 431,000 |
3x25 + 70 | 700 | 26,6 | 421 | 569,000 |
3x25 + 70 + 1x16 | 700 | 26,6 | 467 | 672,000 |
3x25 + 70 + 2x16 | 700 | 29,6 | 513 | 739000 |
3x35 + 70 | 760 | 29,8 | 509 | 688,000 |
3x35 + 70 + 1x16 | 760 | 29,8 | 555 | 759000 |
3x35 + 70 + 2x16 | 760 | 29,8 | 602 | 825,000 |
3x50 + 70 | 850 | 33,1 | 639 | 809000 |
3x50 + 70 + 1x16 | 850 | 33,1 | 685 | 879,000 |
3x50 + 70 + 2x16 | 850 | 33,1 | 732 | 945,000 |
3x70 + 70 | 980 | 38,6 | 813 | 1,044 |
3x70 + 70 + 1x16 | 980 | 38,6 | 860 | 1,114 |
3x70 + 70 + 2x16 | 980 | 38,6 | 907 | 1,181 |
3x70 + 70 + 2x25 | 980 | 38,6 | 958 |
1,253 |
